Hướng dẫn cách lựa chọn cầu đấu dây điện domino hiệu quả

1. Cầu đấu điện (Domino) là gì?

- Domino đấu dây, hay còn gọi là cầu đấu (terminal block), là thiết bị dùng để nối, chia hoặc trung chuyển dây dẫn điện trong tủ điện mà không cần nối trực tiếp dây với dây bằng mối hàn hay băng keo cách điện. Mỗi domino gồm nhiều khoang cách điện độc lập, mỗi khoang có vít siết để cố định đầu dây.

- Bạn cần cân nhắc đổi loại domino đang dùng khi gặp một trong các dấu hiệu sau: vít siết không giữ chặt được dây dù đã siết hết cỡ, thân domino bị ngả màu hoặc chảy nhựa nhẹ ở vị trí tiếp xúc, hoặc khi nâng cấp tải mà domino cũ không còn đủ dòng định mức.

2. Cấu tạo của Domino

- Về cấu tạo, domino gồm ba phần: vỏ nhựa cách điện (thường là PA66 chịu nhiệt và chống cháy), thanh dẫn điện bằng đồng hoặc hợp kim đồng bên trong, và cơ cấu siết dây bằng vít hoặc lò xo. Chất lượng thanh dẫn điện bên trong ảnh hưởng trực tiếp đến khả năng chịu dòng và độ bền tiếp xúc theo thời gian, dù bên ngoài các domino trông khá giống nhau.

PHÂN LOẠI CÁC DẠNG DOMINO

3. HƯỚNG DẪN LỰA CHỌN DOMINO

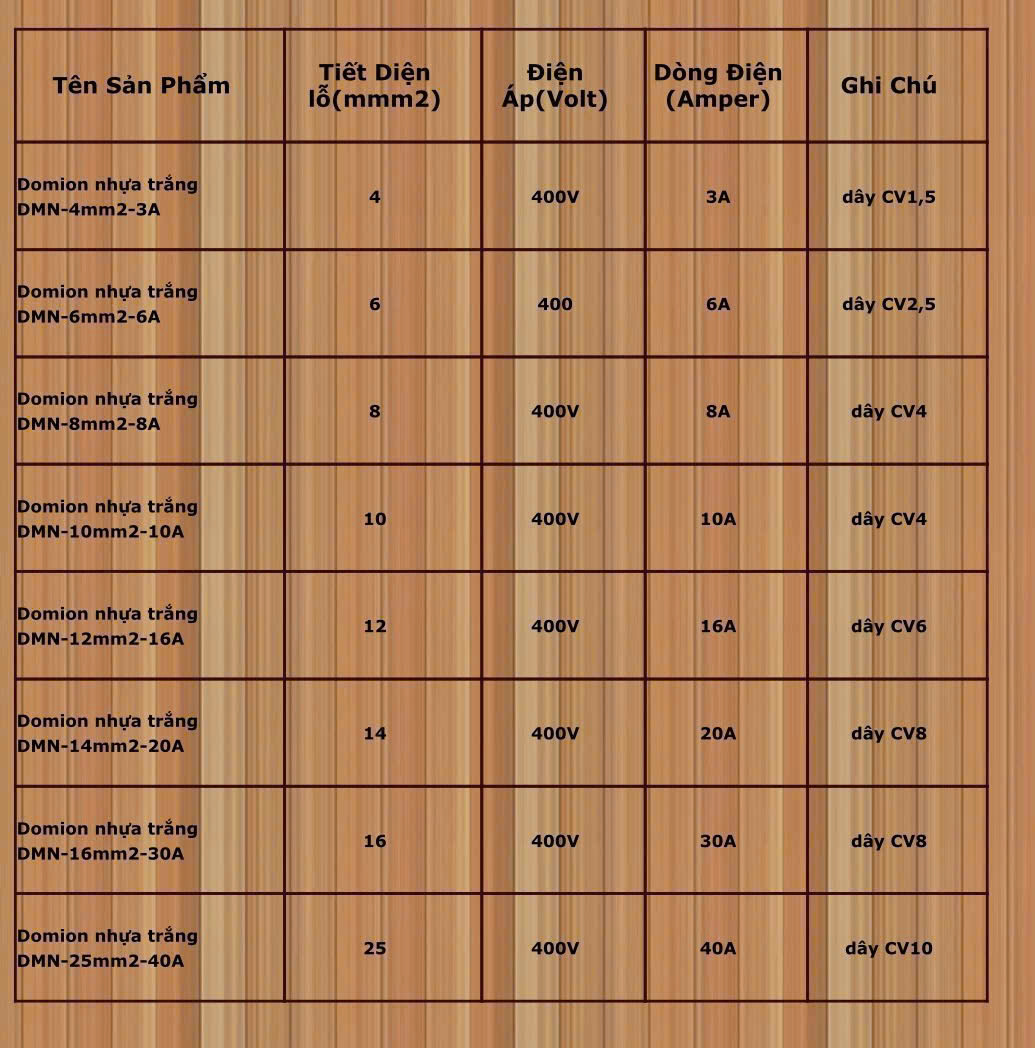

3.1. Lựa chọn theo thông số Amper, Volt

Chọn domino không nên chỉ nhìn số khoang hay màu sắc, mà cần đối chiếu bốn thông số sau với thực tế mạch điện cần đấu.

• Dòng điện định mức (A): phải lớn hơn dòng tải thực tế đi qua domino, nên chọn dư khoảng 20-25% để tránh domino nóng khi tải chạy liên tục ở mức gần định mức.
• Tiết diện dây cho phép (mm²): mỗi domino có dải tiết diện dây tối thiểu và tối đa ghi trên catalog. Dùng dây nhỏ hơn dải cho phép khiến vít siết không bám chắc, dùng dây lớn hơn khiến không nhét vừa khoang đấu.
• Điện áp cách điện (V): domino dùng cho mạch 380VAC cần điện áp cách điện cao hơn domino chỉ dùng cho mạch tín hiệu 24VDC, dù kích thước bên ngoài có thể tương đương.

Số khoang và khoảng cách khoang (pitch): ảnh hưởng đến khoảng không gian lắp trên thanh ray DIN, cần tính trước để không bị thiếu chỗ khi lắp nhiều domino liền kề.3.2. Lựa chọn theo điều kiện môi trường lắp đặt

💡 Ở môi trường rung động liên tục, nên kiểm tra lại lực siết vít domino định kỳ khoảng 3-6 tháng một lần, vì dù chọn đúng thông số ban đầu, rung động lâu dài vẫn có thể làm vít giãn nhẹ theo thời gian.

3.3. Lựa chọn theo ứng dụng

💡 Khi tủ điện có cả mạch tín hiệu và mạch động lực, nên bố trí domino theo cụm riêng biệt trên thanh ray, có nhãn phân vùng rõ ràng, giúp việc bảo trì sau này không bị nhầm lẫn giữa hai nhóm dây có thông số khác nhau.

4. CÁC LỖI THƯỜNG GẶP KHI CHỌN DOMINO

Phần lớn sự cố liên quan đến domino không đến từ chất lượng sản phẩm mà từ việc chọn sai thông số ngay từ khâu lên danh sách vật tư.

• Chọn theo số khoang mà bỏ qua dòng điện định mức: dẫn đến domino đủ chỗ nhưng không đủ khả năng chịu tải, gây nóng và giảm tuổi thọ tiếp điểm.
• Dùng dây tiết diện nhỏ hơn dải cho phép của domino: khiến vít siết không bám chắc, tạo điện trở tiếp xúc cao, lâu dài gây phát nhiệt tại điểm đấu.
• Nhầm mã giữa các hãng có ký hiệu tương tự: gây sai lệch thông số dòng điện hoặc tiết diện dây thực tế so với dự tính ban đầu.
• Không phân vùng domino tín hiệu và domino động lực: gây khó khăn khi bảo trì, dễ đấu nhầm dây tín hiệu vào khoang dòng cao hoặc ngược lại.
• Siết vít quá lực hoặc quá lỏng: siết quá lực làm gãy ren hoặc biến dạng đầu dây, siết quá lỏng gây tiếp xúc kém, cả hai đều dẫn đến phát nhiệt tại điểm đấu.

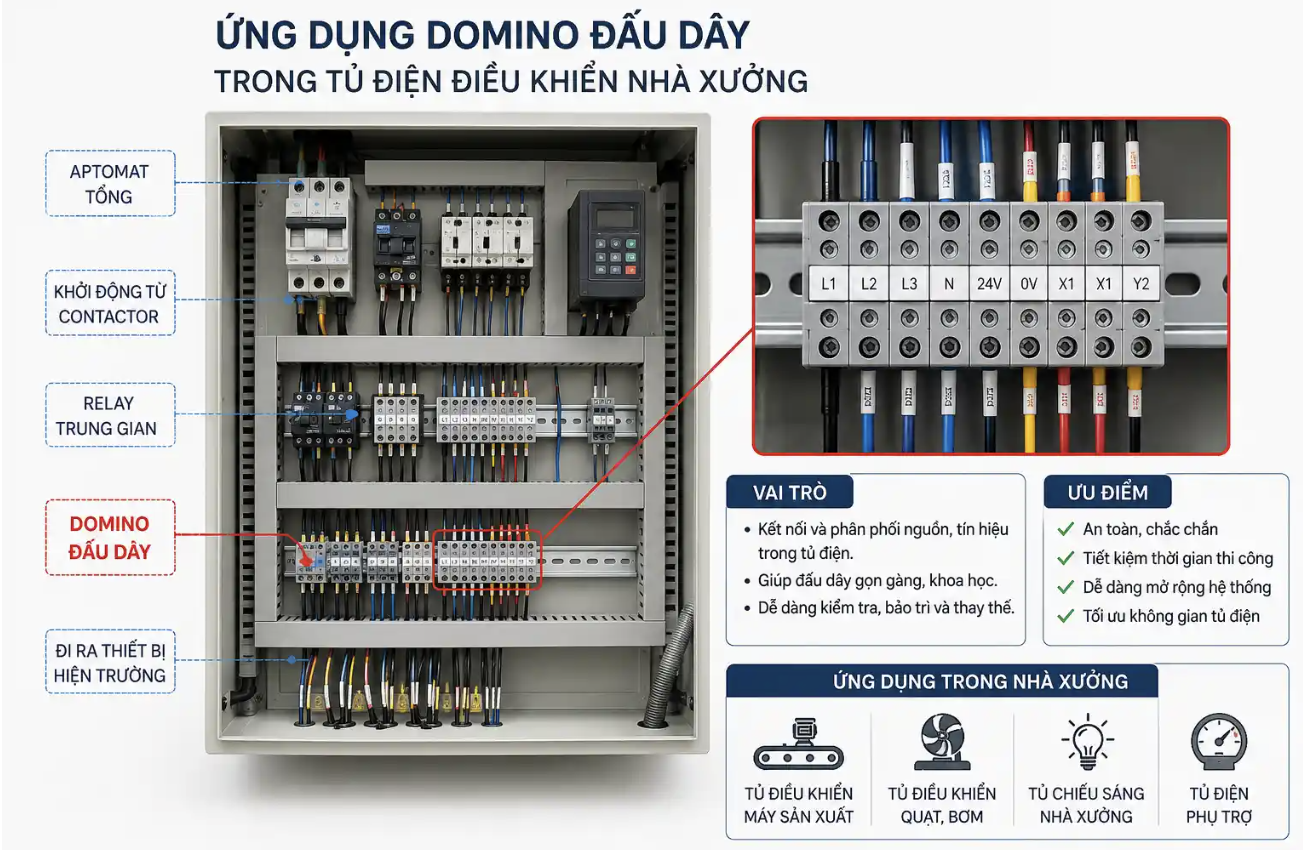

5. VÍ DỤ VỀ SỬ DỤNG DOMINO TRONG THỰC TẾ

Một tình huống thường gặp là tủ điện điều khiển băng tải có cả mạch động lực cho motor 3 pha và mạch tín hiệu cho cảm biến, công tắc hành trình. Nếu dùng chung một loại domino dòng cao cho cả hai mạch, chi phí vật tư tăng không cần thiết cho phần tín hiệu, trong khi phần động lực vẫn cần domino tiết diện lớn hơn nếu motor có công suất cao.

Cách làm hợp lý là tách domino theo hai cụm trên thanh ray: cụm domino dòng cao cho mạch động lực đặt gần aptomat động lực, cụm domino tín hiệu nhỏ đặt gần khối input/output của PLC. Cách bố trí này không chỉ tối ưu chi phí mà còn giúp việc kiểm tra, bảo trì sau này rõ ràng và nhanh hơn.

Chọn đúng domino không chỉ dừng ở việc đủ số khoang đấu dây, mà cần đối chiếu dòng điện, tiết diện dây và đọc đúng mã sản phẩm của từng hãng trước khi đặt hàng. Nếu bạn đang lên danh sách vật tư cho tủ điện mới hoặc cần tra cứu thông số domino theo từng thương hiệu cụ thể, có thể tham khảo thêm các dòng cầu đấu đang phân phối tại Cao Phong

Bạn có thể xem thêm các dòng cầu đấu, domino DIN rail chính hãng tại danh mục cầu đấu dây điện trên diengiadungcaophong.vn để so sánh thông số cụ thể trước khi đặt hàng..
